■   精密测量技术，支持电压0.015%+0.03%F.S.、电流0.03%+0.05%F.S.以及功率0.1%+0.1%F.S.的准确度；

■   内置动态负载拉载模式，动态频率最高25kHz，并具备Vpk+/-测试功能；

■   内置LED模式，可以模拟LED负载，测试LED电源；

■   微小的动态过冲幅度，小于设定电流的30%；

■   内置定电流、定电压、定电阻、定功率，短路模拟，过流保护测试，序列化测试等、AUTO自动测试多项功能；

■   保护功能完备，支持过电流过电压过温反接保护等;

■   内置温度采集电路以及调速型风机控制；

■   内置电池模式，适用于放电测试进行电量积分；

■   接口灵活，标配RS232，选配RS485；

■   轻量化，使用ABS+PC材质注塑外壳，美观大方，提升质感。

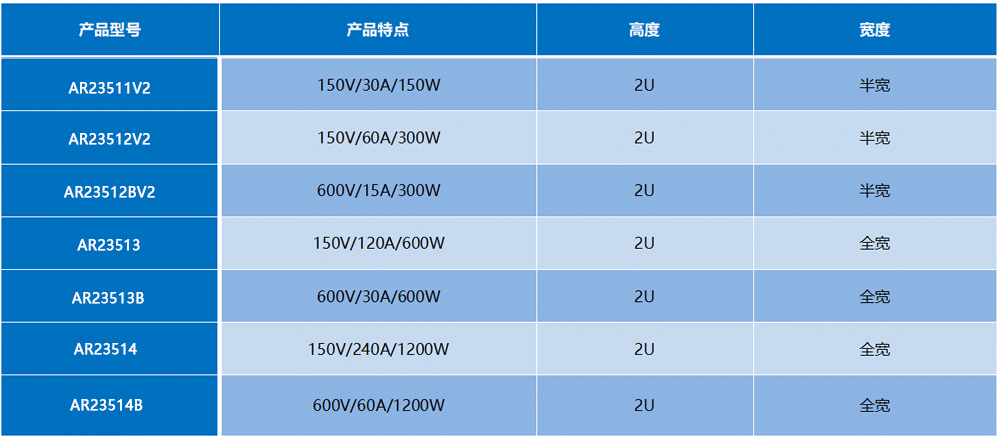

● 产品型号

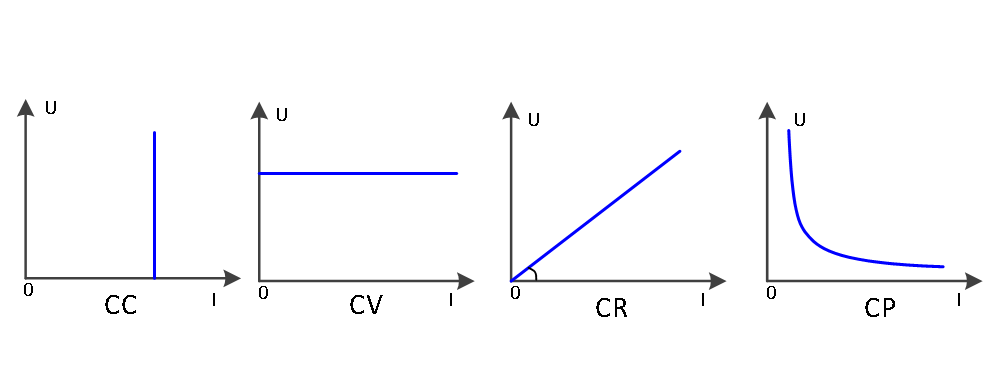

● 基本模式

AN23500系列负载内置四大基本模式：定电压模式、定电流模式、定电阻模式、定功率模式，可以满足广泛的测试需求。

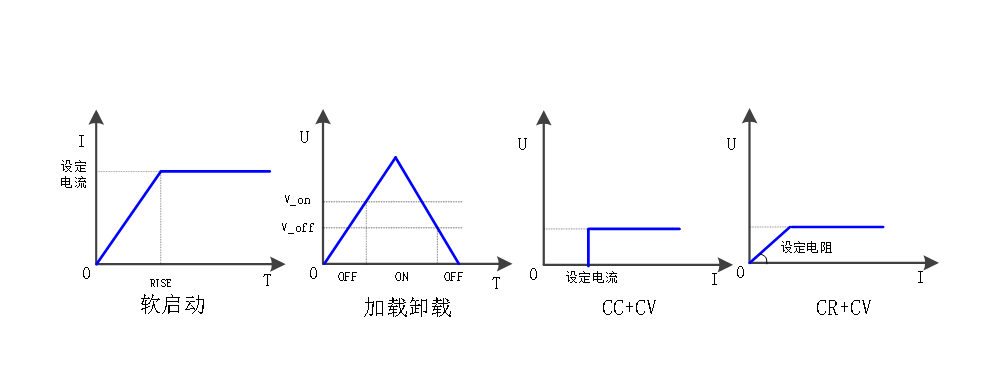

● 复合模式
AN23500系列负载内置四大复合模式：软启动模式、加载卸载模式、CC+CV模式、CR+CV模式，可以满足广泛的测试需求。

● BATY模式——电池测试专用模式
针对电池，AN23500系列负载提供定电池容量测试模式，可以通过CC定电流的方式进行放电。具备电压阈值判断，当电池电压降低至电压阈值时负载自动停止拉载，关闭电池的电流输出防止出现电池过放造成被测电池损坏。结果显示，负载实时提供放电电量显示，单位为Ah。BATY模式也适用于超级电容以及其他类似的放电测试场合。

● 可调负载上升/下降斜率
AN23500系列负载，可根据客户不同需求，设置不同的电流上升/下降速度。电流变化速率：2.5A/us；时间范围为20us-999999ms，分辨率为20us。

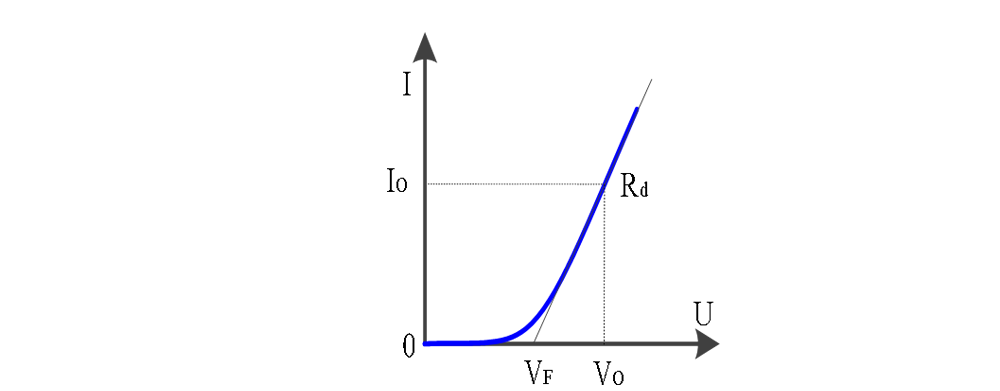

● LED模式——模拟LED特性负载模式

AN23500系列负载内置模拟LED特性负载模式，以右图所示模型进行拉载，模拟LED导通前电流为0以及导通后按照伏安曲线上升的特点。利用电子负载进行模拟拉载，有效替代使用LED灯条以及电阻负载的光污染、参数不稳定问题。

● CCD模式——快速动态测试

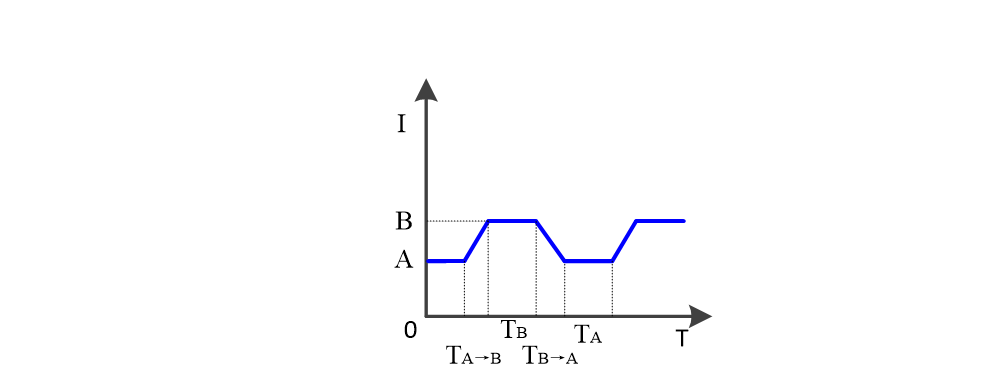

AN23500系列负载内置高速动态拉载测试功能，动态变化可高达25kHz。包含连续、脉冲、触发三种工作方式。如下图所示，可以设定电流的高低拉载值、拉载时间、上升下时间等。在进行动态拉载的同时，负载还提供电压峰峰值的测量，采样频率高达25kHz。

● LIST模式——序列化拉载功能
AN23500系列负载内置序列测试功能最多可以编辑8组数据，每组可编辑200步，每步可编辑执行时间，时间范围为0-100s。在电池放电、伺服器、通讯电源混合负载调变等场合，提供不同的拉载电流波形，作为动态电流测试的有效补充办法。

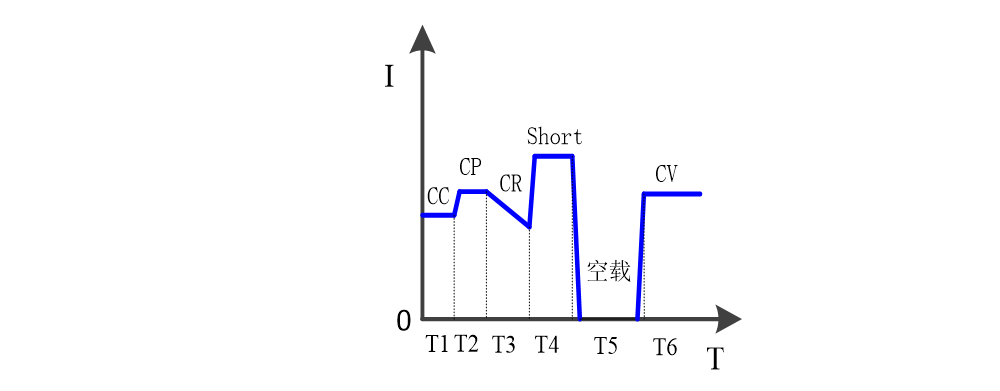

● Auto模式——自动测试功能
AN23500系列负载内置序列测试功能最多可以编辑8组数据，每组可编辑50每步可编辑为空载、定电流、定电压、定功率、定电阻、短路6种工作模式，可以编辑测试比较电流、电压、功率、电阻4种参数类型，可以编辑延时测试时间参数，延时时间为0.2~100s，兼顾测试的快捷性与准确性。

● 高精准测量
AN23500系列负载，在电压、电流测量方面均提供两个档位。以AN23514为例，电压有20V/150V两个档位，同时满足低压、高压两种区间的需求；电流具有24A/240A，可以针对不同应用场合的电流提供更精准的测量值。采用高精度A/D、D/A芯片，部分型号支持电压0.015%+0.03%F.S.、电流0.03%+0.05%F.S.以及功率0.1%+0.1%F.S.的准确度。

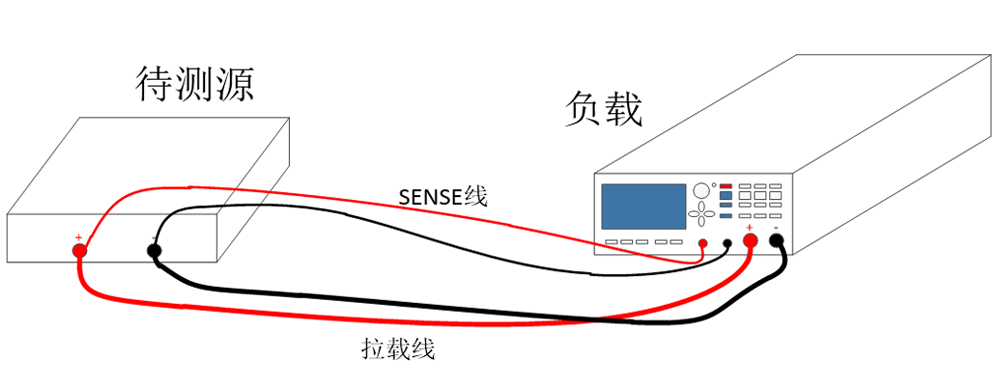

● 远端测量
AN23500系列负载，具有远端测量功能，当负载消耗电流比较大时，负载端子、负载与被测源之间的连接线等产生的压降较大，不能被忽略。为保证测量精度，负载增加远端测试功能（SENSE功能）。当拉载电流较大或者对电压要求较严格的测试项目，请使用远端测试功能。同时，SENSE端子置于操作面板前端，方便接线操作。

● I Monitor——电流监控
AN23500系列负载，提供一个电流模拟信号输出端子（BNC），该端子以0~5.5V模拟量输出信号代表对应的0~最大电流，可以直接通过该BNC端子与外部电压表或示波器连接，实现电流波形的实时监控，节省了额外的电流探头。

● 精准锁定电源保护点
AN23500系列负载，具有OCP功能，当待测源输出电流过大时，会带来损坏风险，因此，待测电源多数会有过电流保护功能：当过载时，降低输出电压或者停止输出。为此，负载提供这种情况的测试模式——过电流测试（OCP）功能。

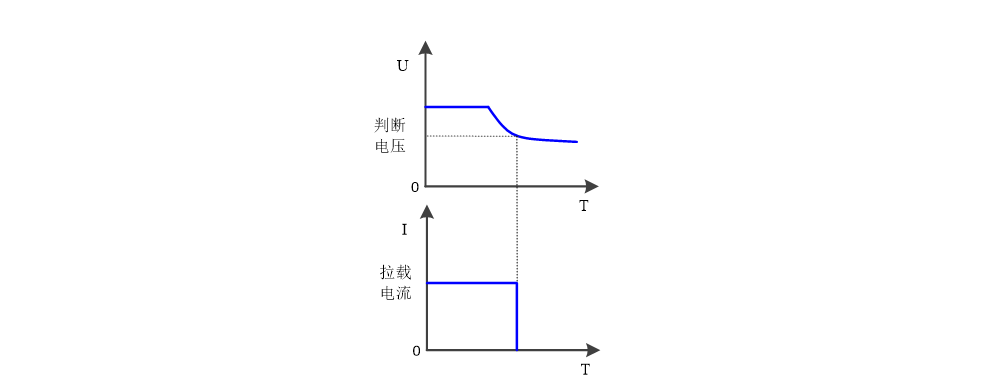

设置好拉载电流与判断电压后，当负载检测到电压小于等于判断电压后，停止拉载，同时将发生保护瞬间的电流在显示屏上显示出来，并根据该保护点进行结果判断。

● 全方位保护
AN23500系列负载，可靠性高，具有多种保护报警机制，包括：OVP(过压保护)、OCP（过流保护）、OTP(过温保护)、OPP(过功率保护)、RVP(反接保护)、SSP(SENSE保护)。

■   开关电源测试
■   服务器电源、通信电源的测试
■   适配器、充电器、充电宝测试
■   电池放电测试
■    汽车电子测试，如保险丝、控制盒等
■   继电器模拟负载测试
■   军工航天电源测试
■   直流电源供应器以及电力电子元器件测试
