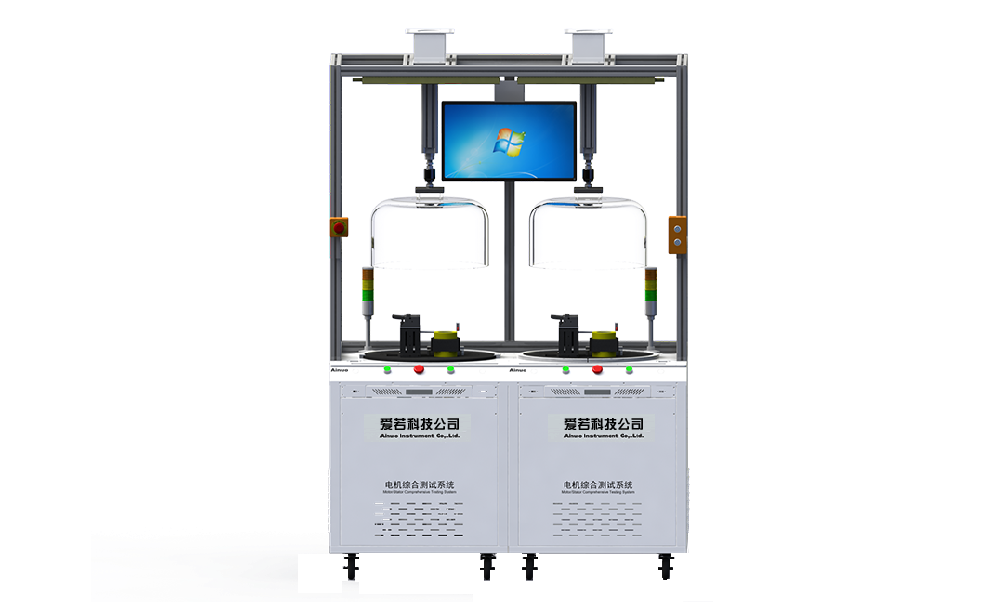

产品概述

■ 高真空：系统支持0~-99kPa（0~-742.5Torr）范围内的真空度自由设定。

■ 高效率：耐压、绝缘、匝间、电阻、转向五项测试最快5秒内完成。满足产能10000台/天的测试需求，系统支持双工位串行、并行配置。

■ 高性能：耐压、绝缘、匝间等电压调节均采用电压闭环反馈调节系统，准确把控调压升压过程，电压输出更稳定。

■ 智能化：系统支持开机自检、远程诊断及在线升级等智能操作，可快速定位问题、排除故障。

■ 多接口：系统自带USB、RS232、LAN等接口，支持PLC仿真技术、TCP/IP网络协议等，方便数据交互和仪表控制。

产品特点

● 测试项目

■ 定子：耐压、绝缘、匝间、电阻、电阻平衡、电感、转向、反嵌

产品应用

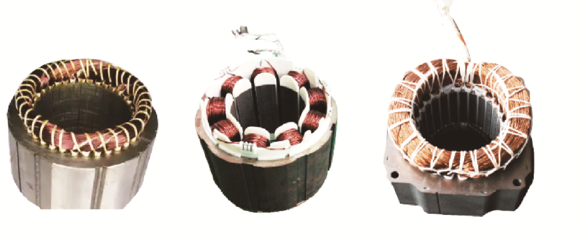

本系统适用于最低-99KP负压条件下各类型线圈/定子的线伤检测。系统广泛应用于空调压缩机定子、冰箱压缩机定子、新能源汽车电机定子、BLDC无刷电机定子、汽车电机定子等。

测试产品案例

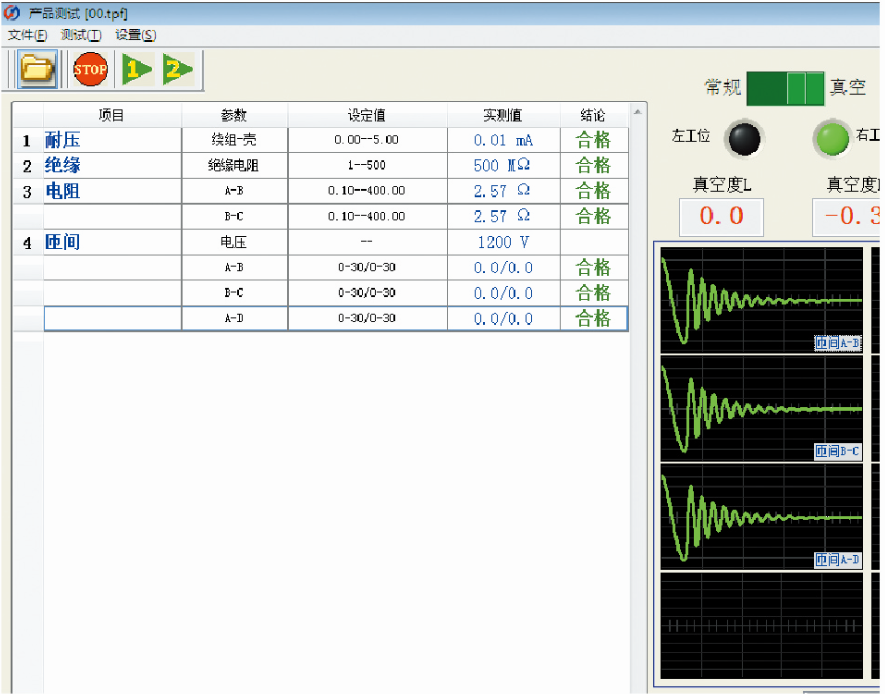

步进定子综合测试系统 AN83GX系列02.png

技术规格

应用行业		家电电机、小电机等
产品型号		AN83BX		定制参数
耐压测试	输出电压	范围：（300 ~ 3000）VAC，步幅：10V/步		5000VAC
		允许误差：±（1％×设定值+5V）		直耐
	击穿电流	范围：（0.01~20.0）mA		100mA
		允许误差：±（2％×读数值+0.3×量程）
	持续时间	范围：（1.0~99.9）s，允许误差：±（1％×设定值+0.1s）
绝缘测试	输出电压	范围：（200 ~ 1000）VDC，步幅：5V/步		2500V
		允许误差：±（1％×设定值+5V）
	纹波系数	＜5%
	电阻测量	范围：1.0~500MΩ		10GΩ
		允许误差：±（5％×读数值+2个字）
	持续时间	范围：（1.0~99.9）s，允许误差：±（1％×设定值+0.1s）
电阻测试	测试测量	范围:（0.1~20k）Ω,单位Ω		1mΩ～400KΩ
		允许误差：±(0.3%×读数值+0.1%×量程)
	温度测量	（0.0～60.0）℃，允许误差：±0.5℃
电阻平衡	计算公式	\|电阻值-电阻平均值\|/电阻平均值*100%		其他
	显示范围	0.0％～99.9％
匝间测试	脉冲电压	范围：（300～3000）V，步幅：100V/步		可真空检测
		允许误差：±（2.5%×设定值+10V）
电感测试	测试范围	0.0001μH-99.99kH
	基本精度	0.5%
	测试频率	100Hz,120Hz,1kHz,10kHz
	测试电平	0.1,0.3,1.0（V）
反电动势	电压范围		（1.0-300.0）V；	690V
	允许误差		±（0.3%×读数值+0.2%量程）
	转速范围		100-3000rpm
空载测试	电压范围		（1.0-300.0)V；	1000V
	允许误差		±（0.3%示值+0.2%量程）	0.1级
	电流范围		（0.05-20.00）A；
	允许误差		±（0.3%示值+0.2%量程）
	功率范围		（1.0-6.0k）W；
	允许误差		±（0.8%示值+0.2%量程）
负载测试	负载范围		（0.20-0.75）Nm
霍尔测试	电压范围		（0.5-20.0）V
	允许误差		±（0.5%×读数值+0.2%×量程）
	频率		（10-1000）Hz
	允许误差		±（0.1%×读数值+1个字）
	占空比		（20-80）%；允许误差±(1%×示值)
转向测试	判定参数		正转、反转、不转
