产品概述

ANRGL系列可回馈交流源载一体机，采用先进的SPWM技术、FPGA数字处理技术和大功率开关电源技术，可输出交流、直流、交流+直流电源，为交流负载、直流负载和整流型负载等，提供精密的电源输入。产品具备100%能量回馈电网功能，能够四象限运行，可大量节省能源消耗以降低运行成本；能够设置波形开关机角度，供测试浪涌电流及输出维持时间，还可设定电压及频率的变动率，用来扫描待测物电源输入规格范围。电源模式可以模拟市电异常瞬升、瞬降、短路、抖动等现象，模拟市电波形失真，还能够提供精确且快速的电力参数的测量。负载模式具有全四象限回馈式交直流电子负载，可吸收满容量能量并进行高效率的电网回馈，减少电能消耗；具有恒流/恒阻/恒功率/RLC模拟电路负载等功能。ANRGL系列可回馈交流源载一体机，具有卓越的输出品质，广泛应用于光伏、新能源汽车等行业实验室和生产线。

产品特点

电源特点

1. 先进的SPWM技术、FPGA数字处理技术和大功率开关电源技术，功率密度高；

2. 具有交流（AC），直流（DC），交流+直流（AC+DC）等输出模式；

3. 具备100%能量回馈电网功能，电源能够四象限运行；

4. 能够实现三相并单相，并联后单相输出能够达到整机最大容量；

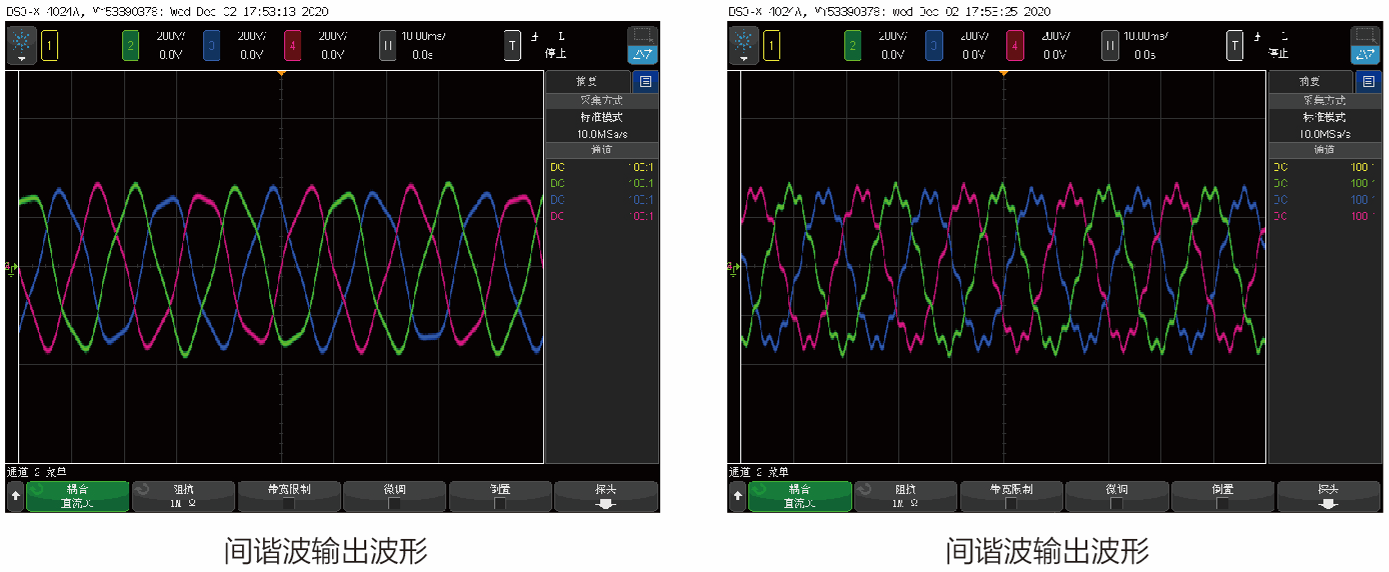

5. 谐波2-50次合成功能，间谐波合成带宽3000Hz；

6. 具有序列、脉冲、步进等三种编程功能，模拟实际电网中的干扰，最小编程步长可达1ms；

7. 5寸液晶显示，体积小，重量轻，高度4U，满足标准机柜安装要求；

8. 标配RS485、Ethernet通讯接口，可选配RS232、GPIB通讯接口；

9. 上位机软件，可通过上位机实现任意波形和设置参数的导入导出；

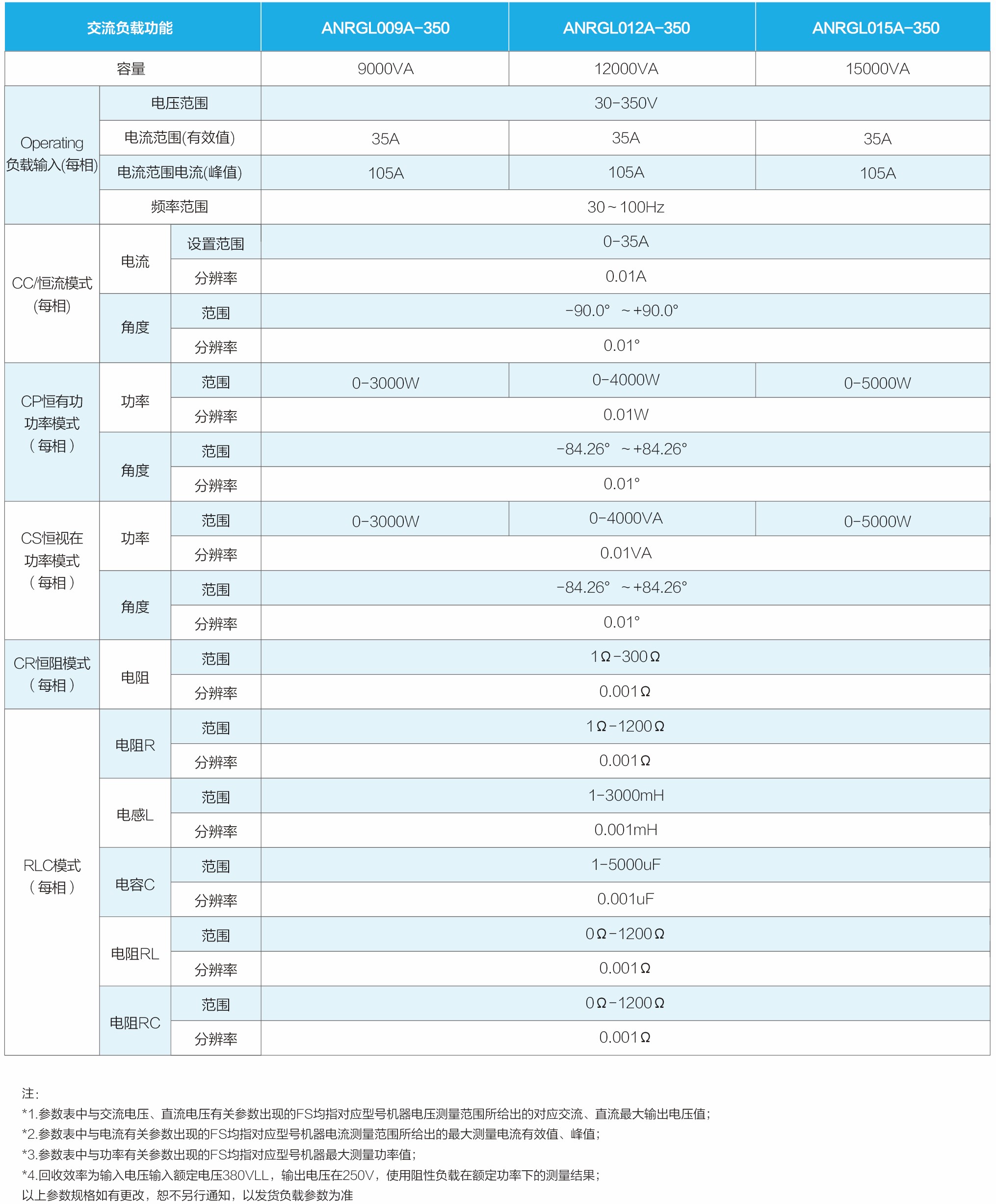

负载特点

1. 具有全四象限回馈式交直流电子负载，可吸收满容量能量并进行高效率的电网回馈，减少电能消耗；

2. 具有恒流/恒阻/恒功率/RLC模拟电路负载等功能；

3. RLC模式支持多种线性网络模型与非线性网络模型，可进行孤岛保护特性测试；

4. 负载参数支持在线调节，运行过程中即可实现不同负载特性的切换；

5. 负载电流角度可设，可模拟多种类型负载。

产品应用

电源应用

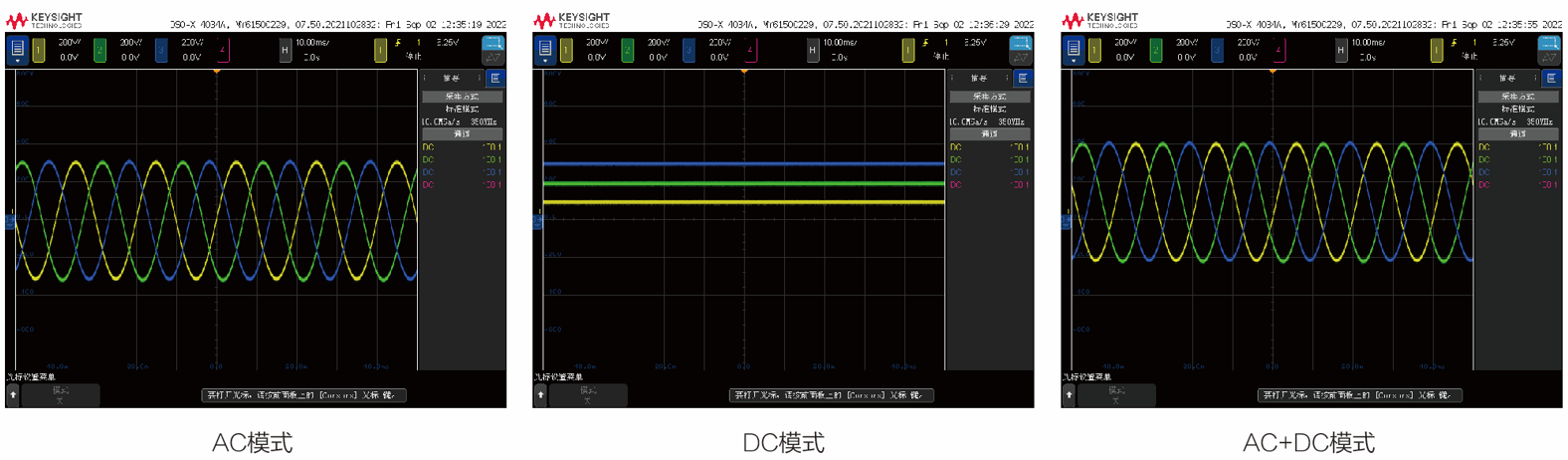

● AC+DC输出模式：AC、DC、AC+DC三种输出模式。

● 输出波形可设：三相输出波形可独立选择正弦波、方波、三角波、钳制正弦波、30组内建波，6组用户自定义波形。

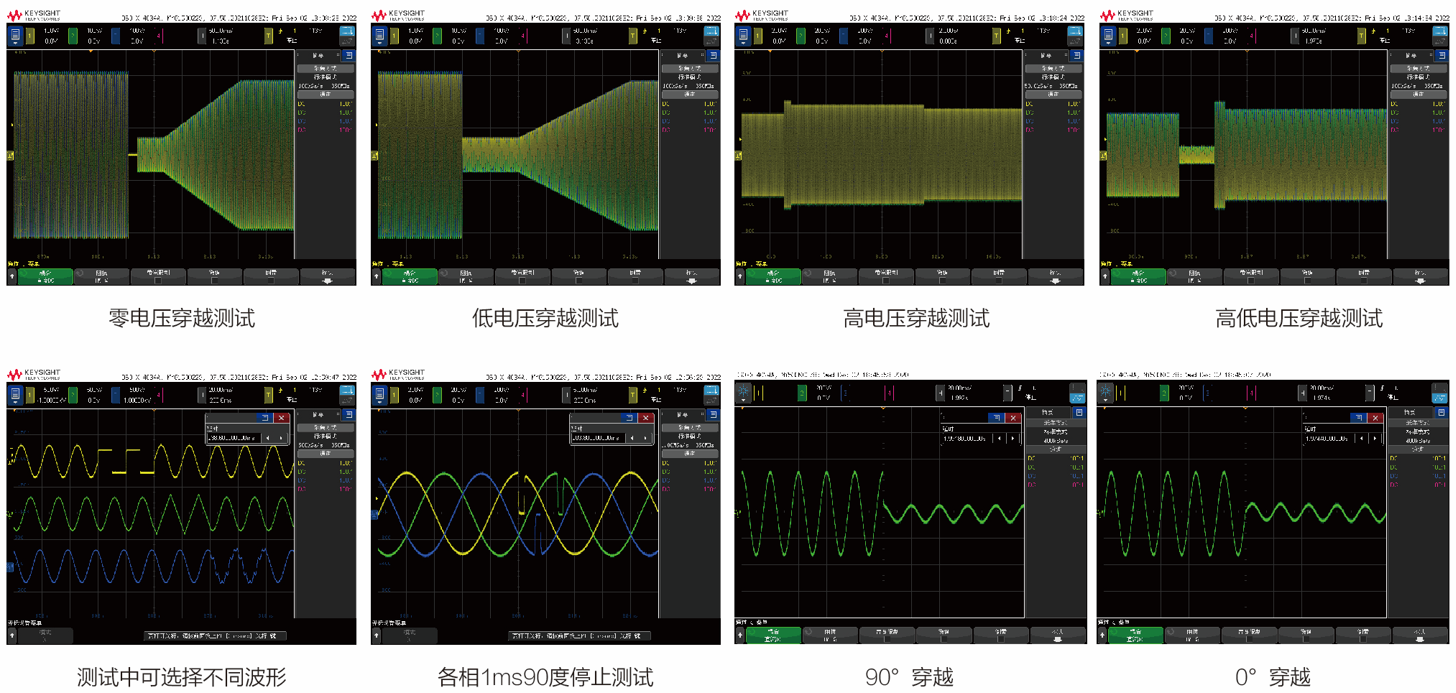

● 序列模式：通用可编程设置，各相的交流电压、直流电压、频率、相位、波形、时间根据单步设定进行独立设置，可进行触发相位、循环次数的设置，三相输出可分别设置参数，并可实现任意相位突变/穿越等测试。序列组合丰富，参数设置自由度高，通过设置不同序列的组合参数可完成高低穿测试；最小编程设置时间1ms，可完成1ms停止测试；每相中的每个序列都可以独立设置6种波形的其中一种。

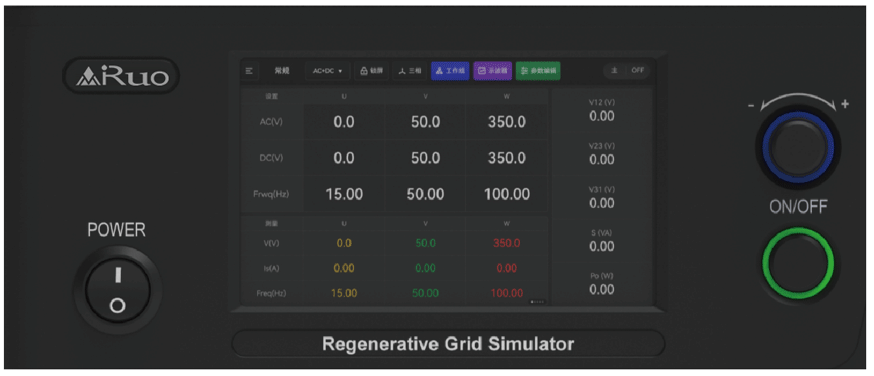

● 操作：5寸彩色电容触摸屏、旋钮能够设置常规模式电压与频率，按键负责常规模式的启动与停止。

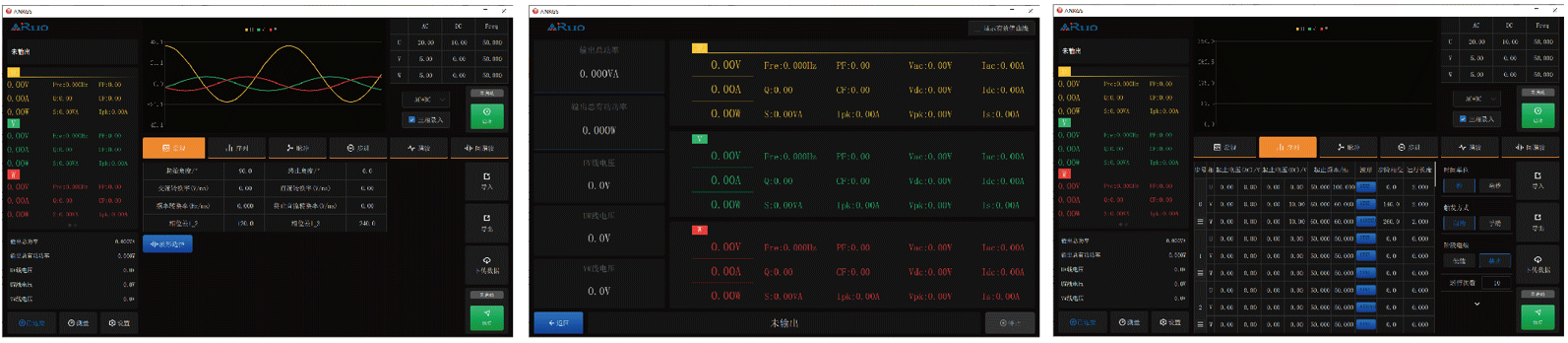

●上位机：标配上位机软件，图形化的操作界面，方便快捷。

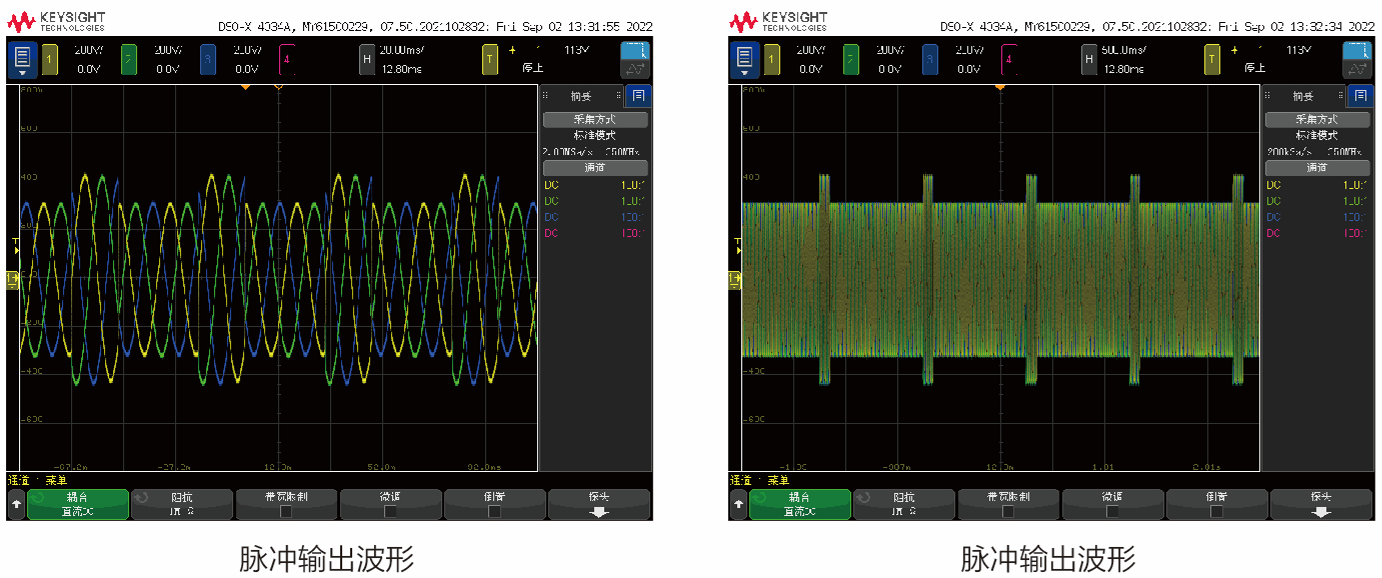

● 脉冲模式：可周期性的改变输出状态，电源输出会在常规电源与脉冲电压之间进行周期性的变化，各相交流电压、直流电压、频率、角度、波形、时间等均可独立设置。

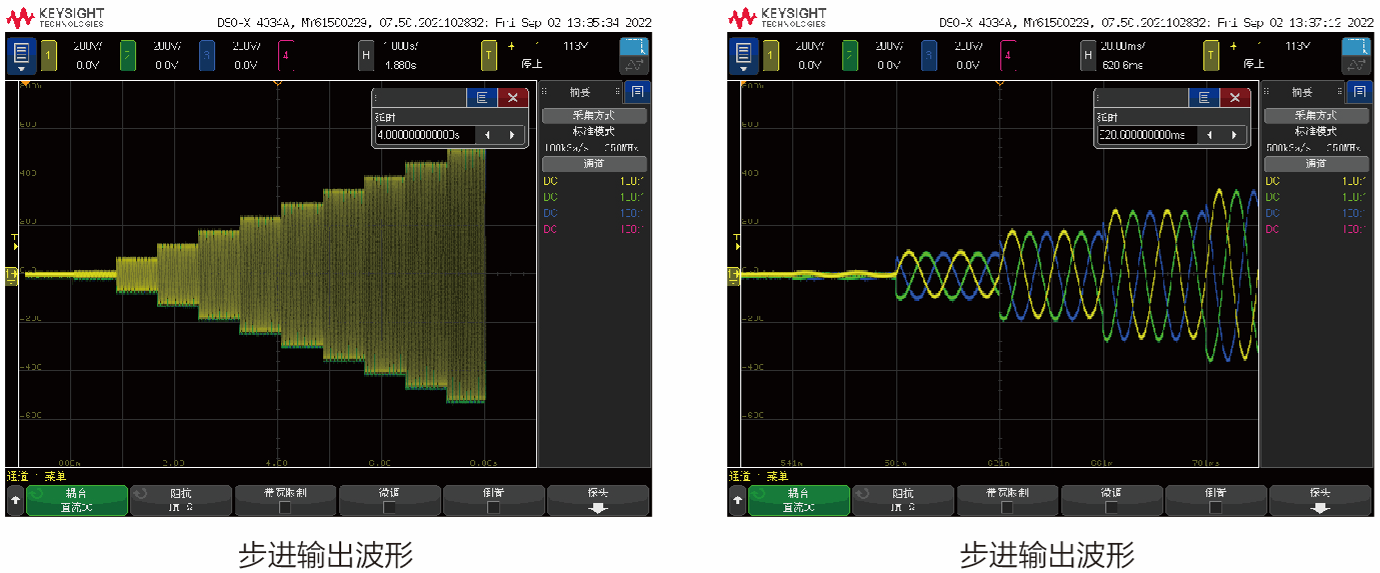

● 步进模式：又称阶梯模式，输出电压从初始值开始按照设定的步进量机型递加或递减，每相的交流电压、直流电压、频率均可以独立设置初始值与变化量，每相的角度、波形、步进次数、步进时间也可以单独设置。

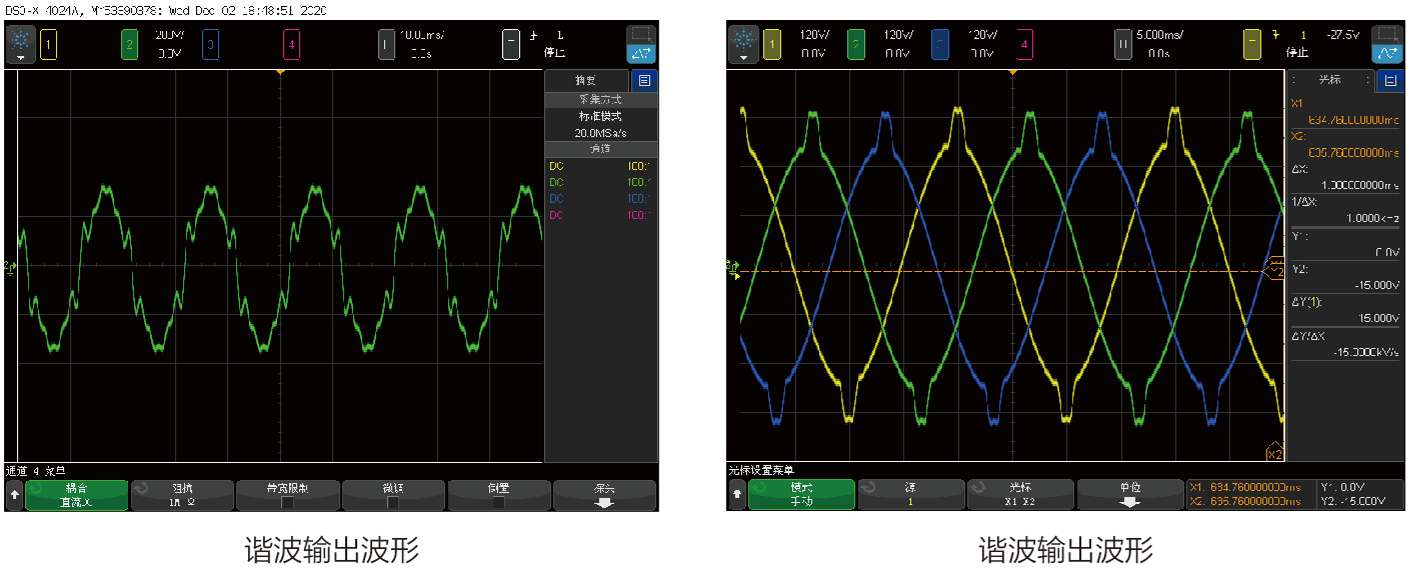

● 谐波合成：电源具备谐波编辑功能（2-50次），可在标准正弦波基础上添加各次谐波，具备3组百分比谐波存储组、3组幅值谐波存储组可快捷调用，各相的基波电压、谐波含量、角度等均可以独立设置。百分比模式下可设置各次谐波含量及角度，单次谐波可达30%，总谐波含量无限制，谐波叠加次数无限制。幅值模式下谐波分量设置具体的电压值，不再和基波电压有百分比的关联。
