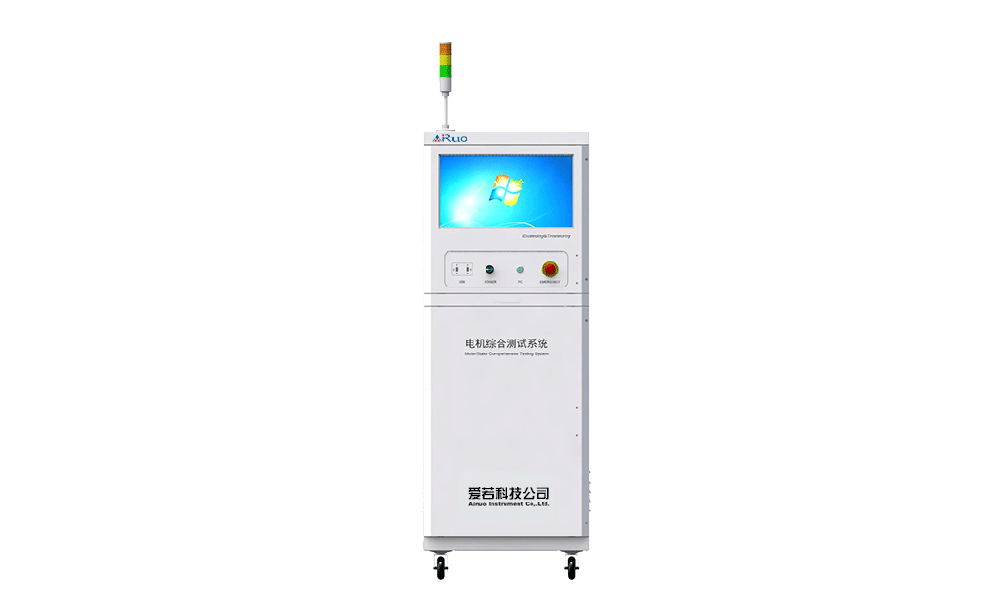

产品概述

■ 多通道：系统可适配80通道，可满足多个电机同步测试，一次接线测试2~3台电机；提高检测效率。

■ 宽量程：系统可扩展电阻测量范围0.1mΩ~20000KΩ，全量程自动调节。

■ 多接口：系统支持USB、RS232、LAN等接口，支持PLC仿真技术、TCP/IP网络协议等，方便数据交互和仪表控制。

■ 高精度：系统功率模块精度最高可达0.1%。

产品特点

● 测试项目

■ 静态：耐压、绝缘、绕组/热敏/旋变电阻

■ 动态：反电动势、功率、相位角、振动、转速、噪音

● 解决行业痛点

■ 相位角检测：检测电机相位角度，辅助整机测试调零。

■ 空载性能：测试不同转速点情况下的电机功率，监测电机性能好坏，是否符合设计标准。

■ 振动/噪音：电机运行过程中是否有抖动异常、噪音异响情况。

■ 反电动势测试：检查电机三相电压平衡度，检测电机磁路设计情况。

产品应用

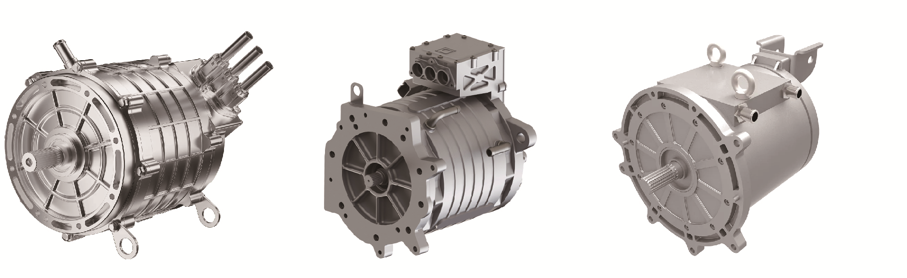

测试产品案例

技术规格

应用行业		新能源汽车电机等
产品型号		AN83DX	定制参数
耐压测试	输出电压	范围：（300 ~ 3000）VAC，步幅：10V/步	5000VAC
	输出电压	允许误差：±（1％×设定值+5V）	直耐
	击穿电流	范围：（0.01~20.0）mA	100mA
	击穿电流	允许误差：±（2％×读数值+0.3×量程）
	持续时间	范围：（1.0~99.9）s，允许误差：±（1％×设定值+0.1s）
绝缘测试	输出电压	范围：（200 ~ 1000）VDC，步幅：5V/步	2500V
	输出电压	允许误差：±（1％×设定值+5V）
	纹波系数	＜5%
	电阻测量	范围：1.0~500MΩ	10GΩ
	电阻测量	允许误差：±（5％×读数值+2个字）
	持续时间	范围：（1.0~99.9）s，允许误差：±（1％×设定值+0.1s）
电阻测试	测试测量	范围:（0.1~20k）Ω,单位Ω	1mΩ～400KΩ
	测试测量	允许误差：±(0.3%×读数值+0.1%×量程)
	温度测量	（0.0～60.0）℃，允许误差：±0.5℃
电阻平衡	计算公式	\|电阻值-电阻平均值\|/电阻平均值*100%	其他
电阻平衡	显示范围	0.0％～99.9％
匝间测试	脉冲电压	范围：（300～3000）V，步幅：100V/步	5000V
	脉冲电压	允许误差：±（2.5%×设定值+10V）
	波前时间	≤0.5µs
电感测试	测试范围	0.01mH-99.99kH
	基本精度	0.5%
	测试频率	100Hz,120Hz,1kHz,10kHz
	测试电平	0.1,0.3,1.0（V）
转向测试	判定参数	正转、反转、不转
功率	电压范围	（1.0～1000.0）V；
	电压范围	±（0.2%×读数值+0.2%量程）
	电流范围	（1~50.00）A；	可拓展至500A
	电流范围	±（0.2%示值+0.2%量程）	可拓展至500A
	功率范围	（1.0~100.0k）W；
	功率范围	±（0.5%示值+0.2%量程）
振动测试	测量范围	加速度：（0.1-200.0）m/s²(峰值)，频率范围：（10-5k）Hz
		速度：（0.1-200.0）mm/s(有效值)，频率范围：（10-1k）Hz
		位移：（1-2000）μm/s(峰-峰值)，频率范围：（10-1k）Hz
		示值误差：±5%
