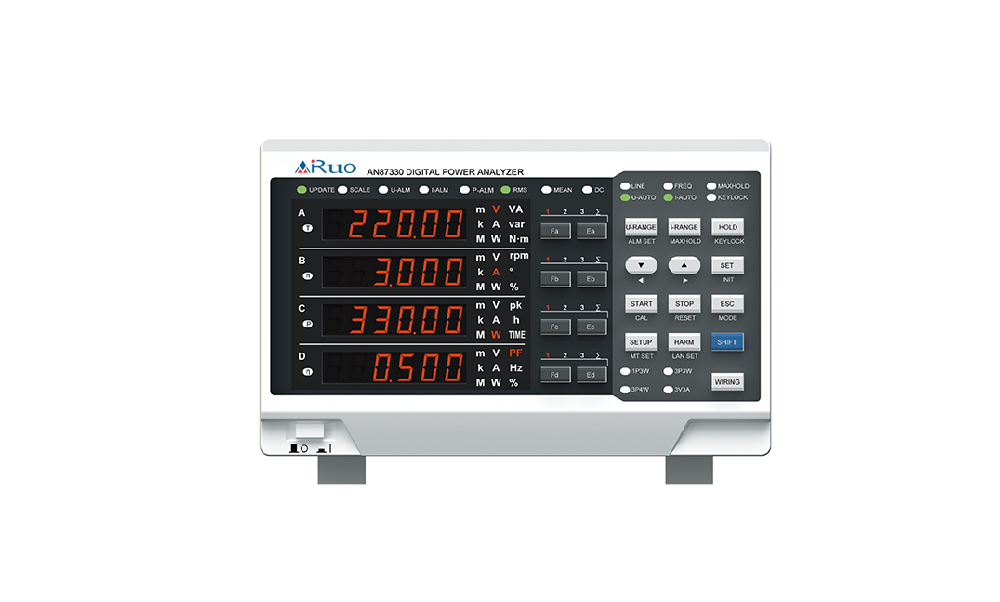

电流规格

20A

接线方式

1P3W (单相3 线)、3P3W (三相 3 线，2 电压 2 电流)、3V3A ( 三相 3 线，3 电压 3 电流)、3P4W (三相 4 线)

各相输入阻抗

电压：约2MΩ；电流直接输入：约10mΩ     电流传感器输入：约100kΩ

满量程峰值因数

3

电压额定量程（直接输入）

15/30/60/100/150/300/600/1000*[V]；*1000V满量程峰值因数为1.5

电流额定量程（直接输入）

100m/200m/500m/1/2/5/10/20*[A]；*20A最大量程满量程峰值因数为1.5

电流额定量程（传感器输入）

50m/100m/200m/500m/1/2/5/10[V]

电压/电流误差范围

(1%～110%)×量程；*电压1000V量程、电流20A量程误差范围为(1%～100%)×量程

功率因数范围

±(0.001 ～ 1.000)

电压测量误差

DC：±(0.1%×示值+0.2%×量程)

0.5Hz≤f＜45Hz：±(0.1%×示值+0.2%×量程)

45Hz≤f≤66Hz：±(0.1%×示值+0.1%×量程)

66Hz＜f≤1kHz：±(0.1%×示值+0.2%×量程)

1kHz＜f≤10kHz：±({0.07×f}%x示值+0.3%×量程)

10kHz＜f≤100kHz：±(0.5%x示值+0.5%x量程)，±[{0.04×(f–10)}%x示值]

电流测量误差

DC：±(0.1%×示值+0.2%×量程)

0.5Hz≤f＜45Hz：±(0.1%×示值+0.2%×量程)

45Hz≤f≤66Hz：±(0.1%×示值+0.1%×量程)

66Hz＜f≤1kHz：±(0.1%×示值+0.2%×量程)

1kHz＜f≤10kHz：±({0.07×f}%x示值+0.3%×量程)

10kHz＜f≤100kHz：±(0.5%x示值+0.5%x量程)，±[{0.04×(f–10)}%x示值]

有功功率测量误差

DC：±(0.1%×示值+0.2%×量程)

0.5Hz≤f＜45Hz：±(0.3%×示值+0.2%×量程)

45Hz≤f≤66Hz：±(0.1%×示值+0.1%×量程)

66Hz＜f≤1kHz：±(0.2%×示值+0.2%×量程)

1kHz＜f≤10kHz：±(0.1%x示值+0.3%x量程)，±[{0.067×(f–1)}%x示值]

10kHz＜f≤100kHz：±(0.5%x示值+0.5%x量程)，±[{0.09×(f–10)}%x示值]

有功功率测量范围及分辨力

4.4mW~4.4kW/相 @220V，PF=0.01~1 ，最高分辨力0.1mW

频率测量范围及误差

DC，0.5Hz ～ 100kHz，±0.1%×示值

谐波测量

10Hz ～ 600Hz，1～50次谐波含量，总失真度

电能测量范围及误差

0～99999MWh (分辨率：1mWh/0.01mAh)， ±0.2%×示值

电能计时

9999时59分59秒

滤波器功能

500Hz、5.5kHz电压电路、电流电路和频率滤波

电压、电流变比范围

1.0～ 5000.0

外部输入变比

0.010~100.000

数据更新周期

100m / 200m / 500m / 1/2/5/10[s]

报警功能

三相总电压、三相总电流、三相总功率上/下限、门限设定

控制接口

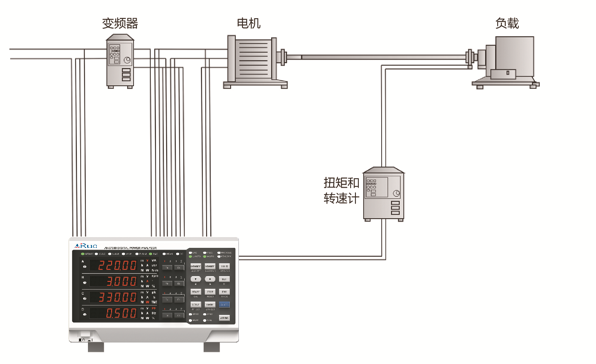

标配：RS-232，以太网；选配：RS-485，电机测量板卡（脉冲型扭矩转速传感器）

通讯协议

Ainuo3.0，Modbus，TCP Modbus

机箱尺寸

外形尺寸213（W）× 133（H）× 400（D）mm，开口尺寸213（W）× 133（H） mm，底脚高15 mm
