■ 六通道同步功率分析
■ 基本精度:读数的0.03% + 量程的0.05%
■ 测量带宽:DC,0.5Hz~1MHz
■ 最大电压:1000V(DC1500V)
■ 规格丰富:50A / 30A(标配)/ 5A,标配BNC接口,可选配传感器
■ 液晶显示:全触屏体验,显示界面条目自定义,多种波形显示
■ 数据存储:存储项目自定义,CSV格式导出,本机截图保存
■ 完美尺寸:标准4U高度,符合系统集成要求

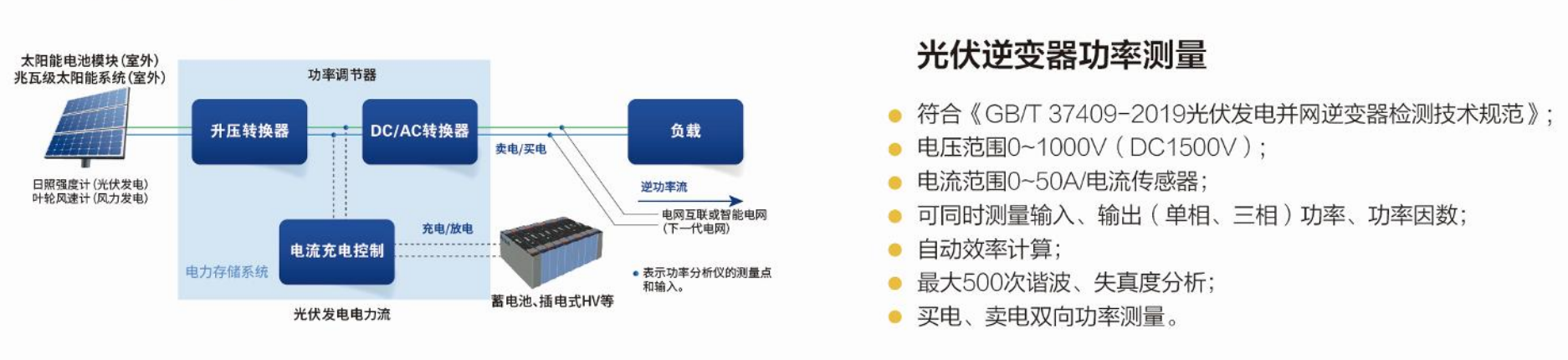

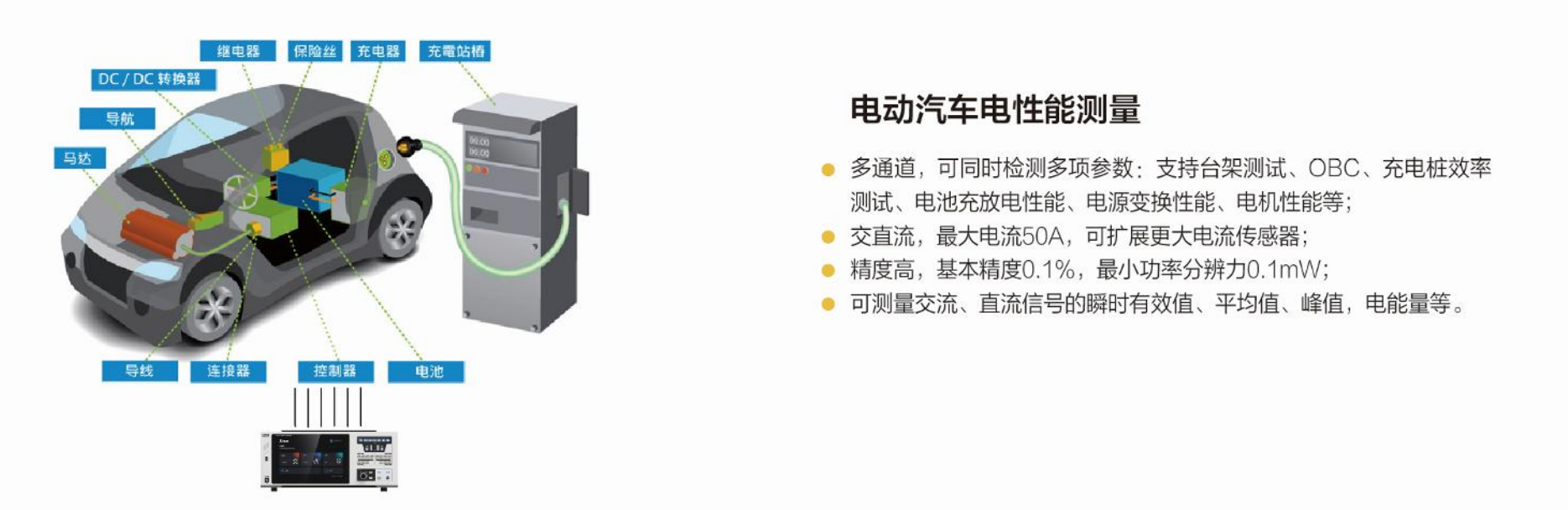

★ 多通道:1~6通道同步测量单元配置,可灵活配置为多通道单相、三相三×2、三相四×2、四相(DC+三相三)等模式,满足多种负载(空调、逆变器、变频器、电机)测量需求;
★ 高精度:使用高速FPGA+ARM处理器双核处理,16位高速高精度AD转换器,基本精度可达0.05%,最快50ms显示数据更新周期;
★ 宽频带:交流、直流信号两用,功率测量带宽DC、0.5Hz~1MHz,可满足各种标准和非标准正弦波形负载功率测量;
★ 多规格:单通道可测量电流30A(可选配50A、5A等规格,且支持混合搭配),功率最小分辨力0.1mW,满足待机功耗测量需求和额定功率测量需求;
★ 多路谐波分析:六通道可同时进行谐波分析,最高500次谐波测量,失真度分析,可直观显示各次谐波含量和总含量;
★ 多路频率测量:六通道可同时进行频率测量;
★ 线路滤波:采用500Hz、5.5kHz、50kHz的低通滤波器,可测量PWM波形的基波值,滤掉开关电源电流高频干扰;
★ 传感器:变比功能,支持常规I-I、V-V型电压/电流互感器;支持BNC接口的I-V型电流传感器,最大输入电压10V,可选配大电流传感器;

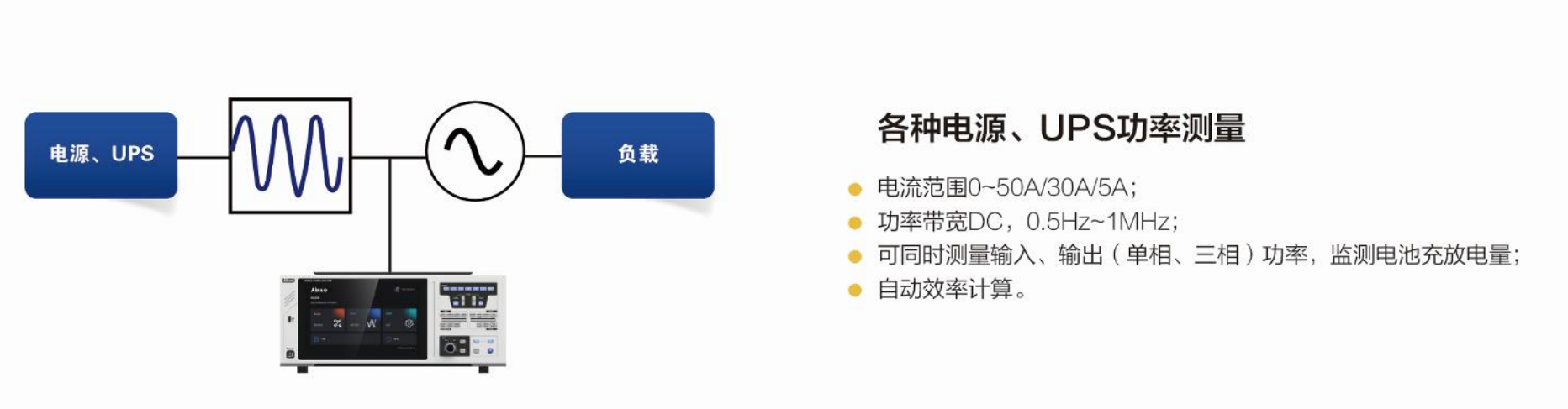

★ 效率计算:可同时测量设备的输入、输出能耗,并计算出其效率;
★ 电能累积:可单独累积正向电能量、反向电能量和综合电能量,进行买卖电能测量。
型号 | ANPA1000 | |
电流规格 | 30A(50A 5A选配) | |
接线方式 | 1P3W (单相3 线)、3P3W (三相 3 线,2 电压 2 电流)、 3V3A ( 三相 3 线,3 电压 3 电流)、3P4W (三相 4 线) | |
各相输入阻抗 | 电压:约10MΩ 电流直接输入:30A:约10mΩ 50A: 约4mΩ 5A:约100mΩ 电流传感器输入:约1MΩ | |
采样率 | 400kS/s | |
满量程峰值因数 | 3或6 | |
电压额定量程 (直接输入) | 15/30/60/100/150/300/600/1000*[V] (峰值因数3) 7.5/15/30/50/75/150/300/500*[V] (峰值因数6) *1000V满量程峰值因数为1.5 | |
电流额定量程 (直接输入) | 30A:1/2/5/10/20/30*[A](峰值因数3) 50A:1/2/5/10/20/50*[A](峰值因数3) 5A:100m/200m/500m/1/2/5*[A](峰值因数3) 500m/1/2.5/5/10/15*[A](峰值因数6) 50A/1/2.5/5/10/25*[A](峰值因数6) 5A:100m/200m/500m/0.5/1/1.5*[A](峰值因数6) | |
电流额定量程 (传感器输入) | 200m/500m/1/2/5/10[V] (峰值因数3) 100m/250m/500m/1/2.5/5[V] (峰值因数6) | |
电压/电流 精度范围 | (1%~110%)×量程 其中50A板卡1A量程为(5%~110%)×量程 | |
功率因数范围 | ±(0.001 ~ 1.000) | |
电压测量精度 | DC 0.5Hz≤f<45Hz 45Hz≤f≤66Hz 66Hz<f≤1kHz 1kHz<f≤50kHz 50kHz<f≤100kHz 100kHz < f ≤ 500kHz 500kHz < f ≤ 1MHz | ±(读数的0.05% + 量程的0.05%) ±(读数的0.03% + 量程的0.05%) ±(读数的0.03% + 量程的0.05%) ±(读数的0.1% + 量程的0.1%) ±(读数的0.3% + 量程的0.1%) ±(读数的0.6% + 量程的0.2%) ±[读数的(0.006 × f )% + 量程的0.5%] ±[读数的(0.022 × f - 8)% + 量程的1%] |
电流测量精度 | DC 0.5Hz≤f<45Hz 45Hz≤f≤66Hz 66Hz<f≤1kHz 1kHz<f≤50kHz 50kHz<f≤100kHz 100kHz < f ≤ 500kHz 500kHz < f ≤ 1MHz | ±(读数的0.05% + 量程的0.05%) ±[(读数的0.03% + 量程的0.05%)+ (2µA*)] ±[(读数的0.03% + 量程的0.05%)+ (2µA*)] ±(读数的0.1% + 量程的0.1%) ±(读数的0.3% + 量程的0.1%) ±(读数的0.6% + 量程的0.2%) ±[读数的(0.006 × f )% + 量程的0.5%] ±[读数的(0.022 × f - 8)% + 量程的1%] |
有功功率测量精度 | DC 0.5Hz≤f<45Hz 45Hz≤f≤66Hz 66Hz<f≤1kHz 1kHz<f≤50kHz 50kHz<f≤100kHz 100kHz < f ≤ 500kHz 500kHz < f ≤ 1MHz | ±(0.05%×示值+0.05%×量程) ±(0.08%×示值+0.1%×量程) ±(0.05%×示值+0.05%×量程) ±(0.2%×示值+0.1%×量程) ±(0.3%×示值+0.2%×量程) ±(0.7%x示值+0.3%x量程) ±[读数的(0.02 × f )% + 量程的1%] ±[读数的(0.04 × f )% + 量程的3%] |
有功功率测量范围 | 0.02W~6.6kW/相 @220V,PF=0.01~1 | |
有功功率最高分辨力 | 30A/50A: 1mW 5A:0.1mW | |
频率测量范围 | DC,0.5Hz ~ 1MHz | |
频率测量精度 | ±0.1%×示值 | |
谐波测量 | 10Hz ~ 2.6kHz,最大500次谐波含量,总失真度 | |
电能测量范围 | 0~99999MWh (分辨率:1mWh/0.01mAh) | |
电能测量精度 | ±0.2%×示值 | |
电能计时 | 9999时59分59秒 | |
滤波器功能 | 500Hz、5.5kHz、50kHz电压线路、电流线路和频率滤波 | |
电压、电流变比范围 | 1 . 0~ 50000.0 | |
外部输入变比 | 0.010~100.000 | |
数据更新周期 | 50m/100m / 200m / 500m / 1/2/5/10[s] | |
控制接口 | 测试周期同步接口(兼容触发锁定功能),标配:RS-232,LAN; 选配:RS-485 | |
通讯协议 | MODBUSTCP MODBUSSCPI | |
外形尺寸 | 426(W)× 175(H)× 462(D)mm | |
开口尺寸 | 426(W)× 175(H) | |
底脚高度 | 17.5mm | |
整机重量 | 约15kg | |
整机功耗 | 30W |
■ [条件]温度:23±5℃,湿度:30%~75%RH,输入波形:正弦波,共模电压:0V,线路滤波器:OFF,频率滤波器:440Hz以下ON,功率因数λ:1,峰值因数:3。预热后。接线状态下,调零或改变量程后。
■ 测量精度公式中f是频率,单位kHz。
■ 当数据更新率是50ms、100ms时,所有精度加读数的0.03%。
■ 因调零或量程改变后温度变化的影响:
■ 电压DC精度加量程的0.02%/℃,电流DC精度加500μA/℃,外部传感器DC精度加50μV/℃,功率DC精度加电压和电流影响的乘积。
